Характеристики
Описание

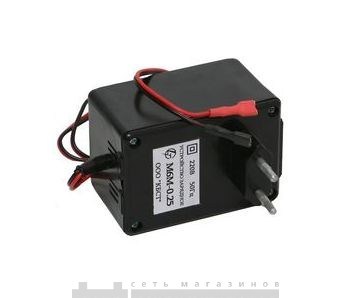

Зарядные устройства М-6М; М-12М предназначены для заряда 6-ти и 12-ти вольтовых свинцовых аккумуляторных батарей, соответственно.
Требование по технике безопастности
При эксплуатации ЗУ не допускается вскрытие корпуса во включенном состоянии. Перед подключением прибора к сети убедитесь в целостности (отсутствии повреждений) изоляции сетевого шнура.
| Напряжение питающей сети, В | 180-250 |
| Частота сети, Гц | 45-55 |
| Габаритные размеры, мм не более | 90 x 62 x 80 |
| Масса, г не более | 200 |
| Ток заряда, А | М6М-1,2 | М12М-1,2 | М12М-2,5 |
| 1,2 | 1,2 | 2,5 |
Подготовка и порядок работы
Устройство может работать в двух режимах- периодический заряд или постоянный подзаряд.
При периодическом заряде устройство производит заряд аккумулятора до напряжения 14,4 Вольта. При постоянном подзаряде до 13,6 Вольта. Для переключения режимов обязательно отключите устройство от сети и аккумулятора, откройте крышку со стороны выходных клемм, и установите необходимый режим джампером .
Устройство поставляется с установленным режимом периодического заряда.
- Подключите контактные клеммы устройства к выводам батареи, соблюдая полярность.
- Красный провод к (+) батареи.
- Черный провод к (-) батареи.
- Подключите ЗУ к сети переменного тока – загорится красный индикатор и начнется процесс заряда аккумуляторной батареи. При достижении напряжения на аккумуляторной батарее конечного напряжения заряда – гаснет красный индикатор, что соответствует окончанию процесса заряда.
- Отключите ЗУ от сети переменного тока, а затем отключите аккумуляторную батарею.
